[Trợ giúp] Vẽ mặt cắt cầu thang 3 vế

Mong mọi người giúp e thể hiện mặt cắt C-C trong bản vẽ giúp với

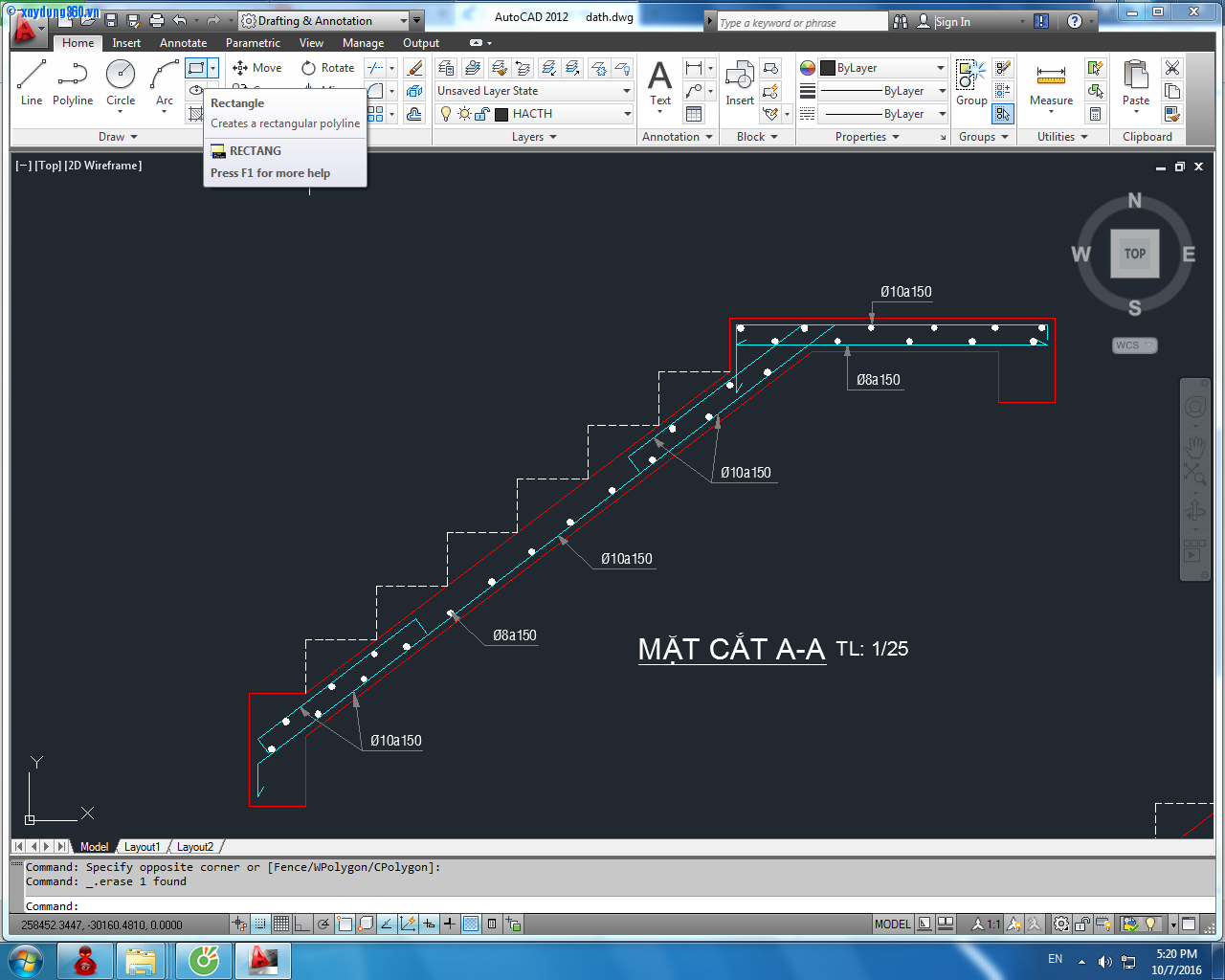

Mình thể hiện được 2 mặt cắt A-A và B_B sang C_C rối tung rối mù

Mình đang rối tung rối mù vẽ rồi mà ko biết có đúng ko nữa

Bạn xem lại số bậc, và hướng lên nữa nhé ! Nhìn kỹ tý là ra mặt cắt C-C của bạn !

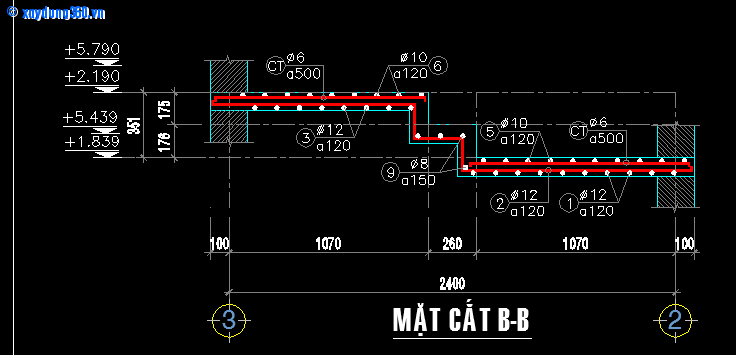

Và xem lại cách bố trí thép bản sàn nhé bạn ! Của mình làm nhà dân nên mình làm thép vậy, khả năng chịu lực nó ít !

romanhqn gửi lúc 7/10/2016 16:12
Bạn xem lại số bậc, và hướng lên nữa nhé ! Nhìn kỹ tý là ra mặt cắt C-C của bạn !
...

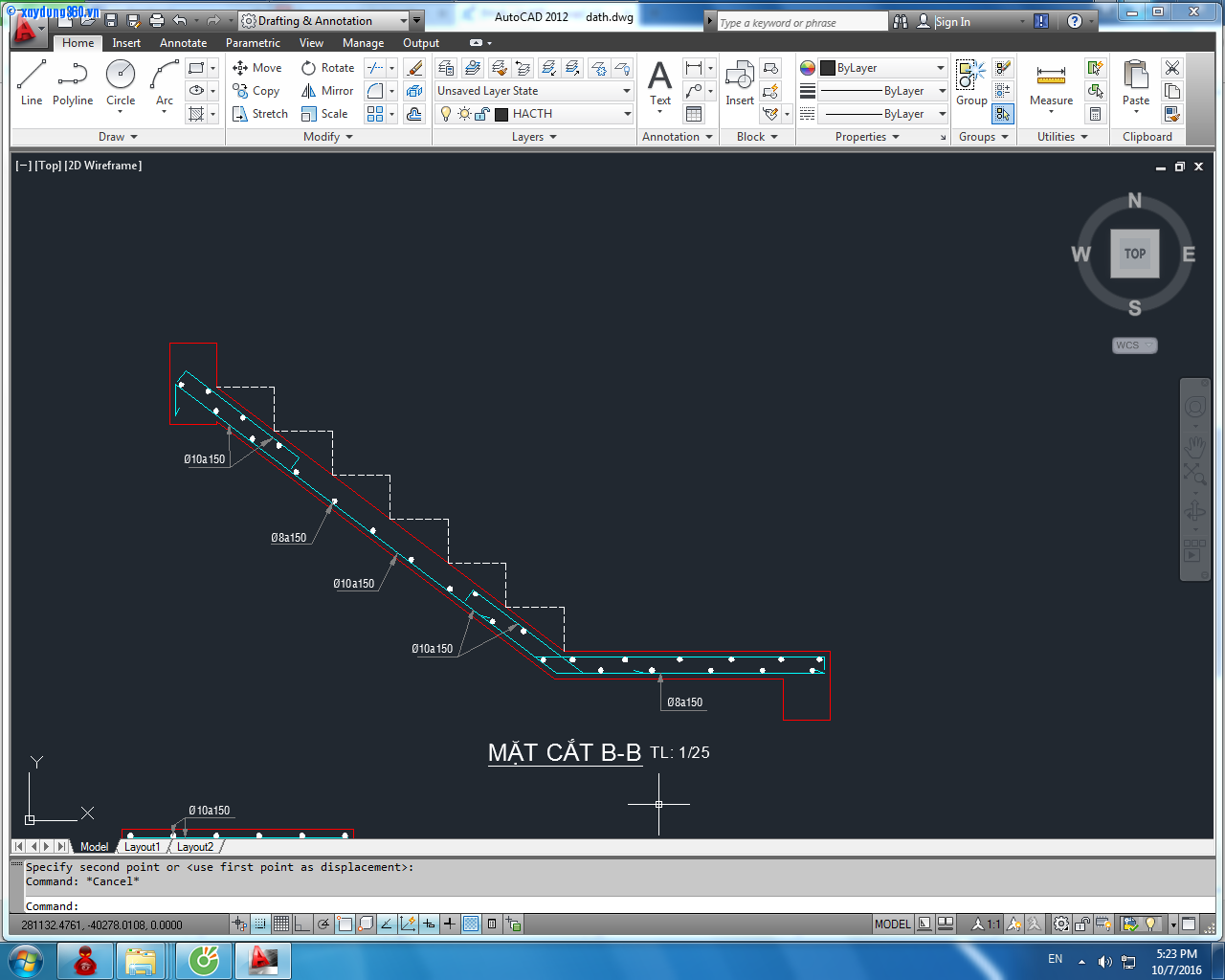

xem thép trong 3 cái mặt cắt em thể hiện đúng chưa cảm ơn nhiều

romanhqn gửi lúc 7/10/2016 16:12
Bạn xem lại số bậc, và hướng lên nữa nhé ! Nhìn kỹ tý là ra mặt cắt C-C của bạn !
...

Em cảm ơn đã cho e tham khảo

Cách vẽ thép trên mặt bằng của e, a thấy nó sai sai thì phải, chỗ bạc chiếu nghỉ thép thẳng chớ e, con bản thang mới vẽ thép siêng lên chứ e !

em có thể gửi mail : romanhqn@gmail.com để a chỉnh sửa lại thép cho e tham khảo nhé !

thaivantri gửi lúc 7/10/2016 16:24
xem thép trong 3 cái mặt cắt em thể hiện đúng chưa cảm ơn nhiều

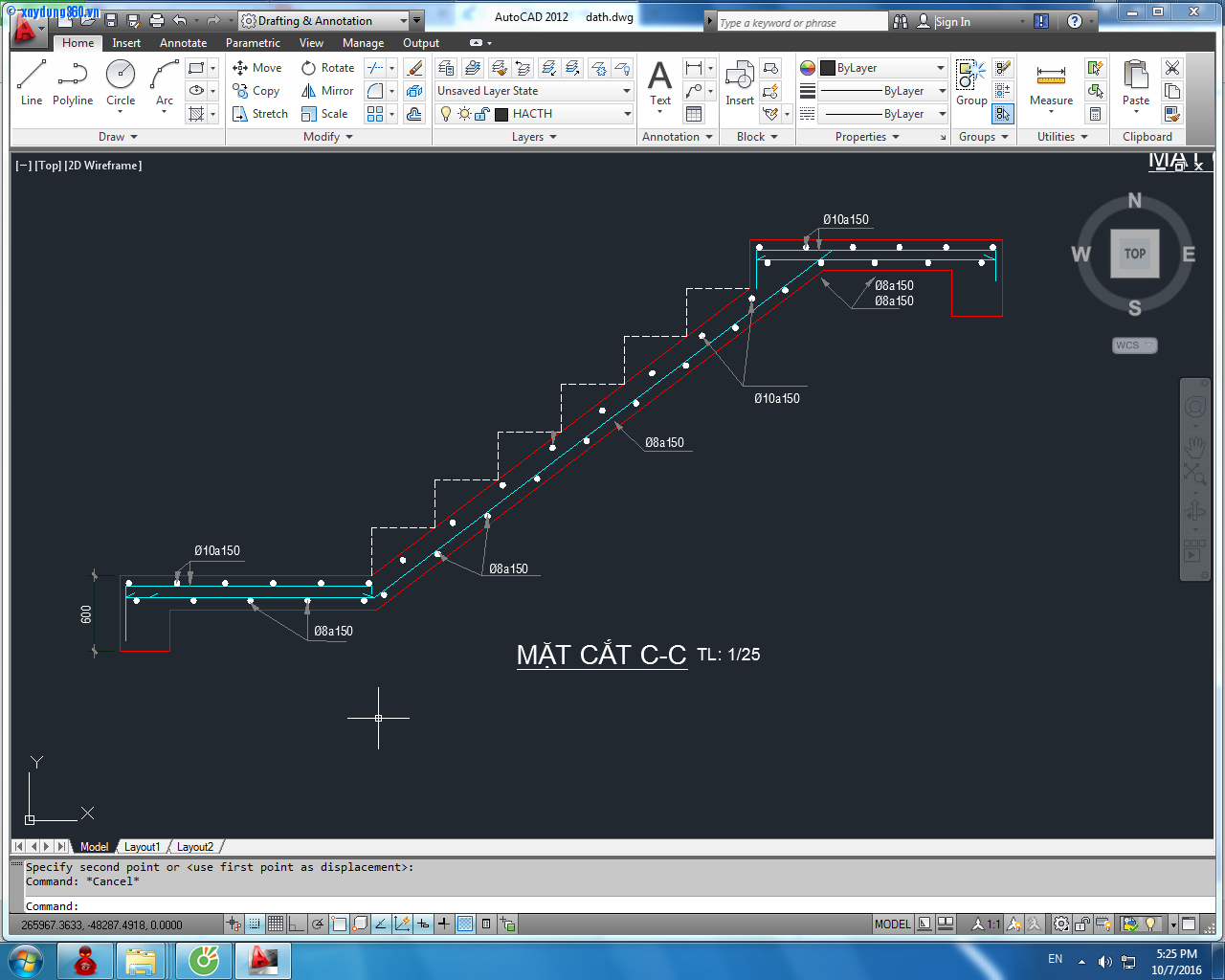

Mặt cắt C-C của em phải gối lên 2 tường, chứ không phải dầm như em thể hiện bản vẽ nhé ! Ý kiến riêng của mình

romanhqn gửi lúc 7/10/2016 16:59
Mặt cắt C-C của em phải gối lên 2 tường, chứ không phải dầm như em thể hiện bản v ...

E chi vẽ nháp để coi phần thép thôi chứ chưa hoàn chỉnh anh a`

romanhqn gửi lúc 7/10/2016 16:59
Mặt cắt C-C của em phải gối lên 2 tường, chứ không phải dầm như em thể hiện bản v ...

E mail cho anh rồi anh xem lại giúp e với cảm ơn anh nhiều !

thaivantri gửi lúc 7/10/2016 16:24
xem thép trong 3 cái mặt cắt em thể hiện đúng chưa cảm ơn nhiều

không có lớp phi 10 a 150 trên phần bản xiên à anh

thaivantri gửi lúc 7/10/2016 16:24
xem thép trong 3 cái mặt cắt em thể hiện đúng chưa cảm ơn nhiều

[at]nguyenchau0102[/at] không có lớp thép phía trên ở bản xiên phải ko anh

Không biết sơ đồ tính của bạn thế nào mà có thép mũ D10a150 ở mặt cắt 3-3? Còn vẽ thì quá dễ rồi

thaivantri gửi lúc 7/10/2016 16:24
xem thép trong 3 cái mặt cắt em thể hiện đúng chưa cảm ơn nhiều

Về phần này mình có thể chia sẽ theo quan điểm của mình với bạn như sau:
- Bạn nên xác định rõ sơ đồ tính cho bản thang ( bản thang ngay mặt cắt C-C đó)
- Nếu bạn chọn sơ đồ cho vế thang này là gối lên 2 chiếu nghĩ thì bạn không phải vẽ lớp thép mũ D10, mà chỉ cần thêm thép cấu tạo. Liên kết chỗ này là khớp di động.
- Nếu bạn chọn bản thang ngàm vào dầm chiếu nghỉ thì bạn vẽ lớp thép D10 đó là đúng, vì 1 đầu của bản thang ngàm vào dầm và đầu còn lại là tự do. Dầm chỗ này là dầm gãy khúc (tham khảo sách BTCT của thầy Võ Bá Tầm đây là dầm gãy)
